（李景）今年7月28日，西開有限隔離開關制造部邀請西電天水合金技術人員前往制造部與其技術部門共同探討解決關于引弧桿抗燒損的問題。接到邀請后，西電天水合金經(jīng)理馬利民在第一時間做出了積極快速響應，立即帶領西電天水合金技術人員前去進行技術交流。

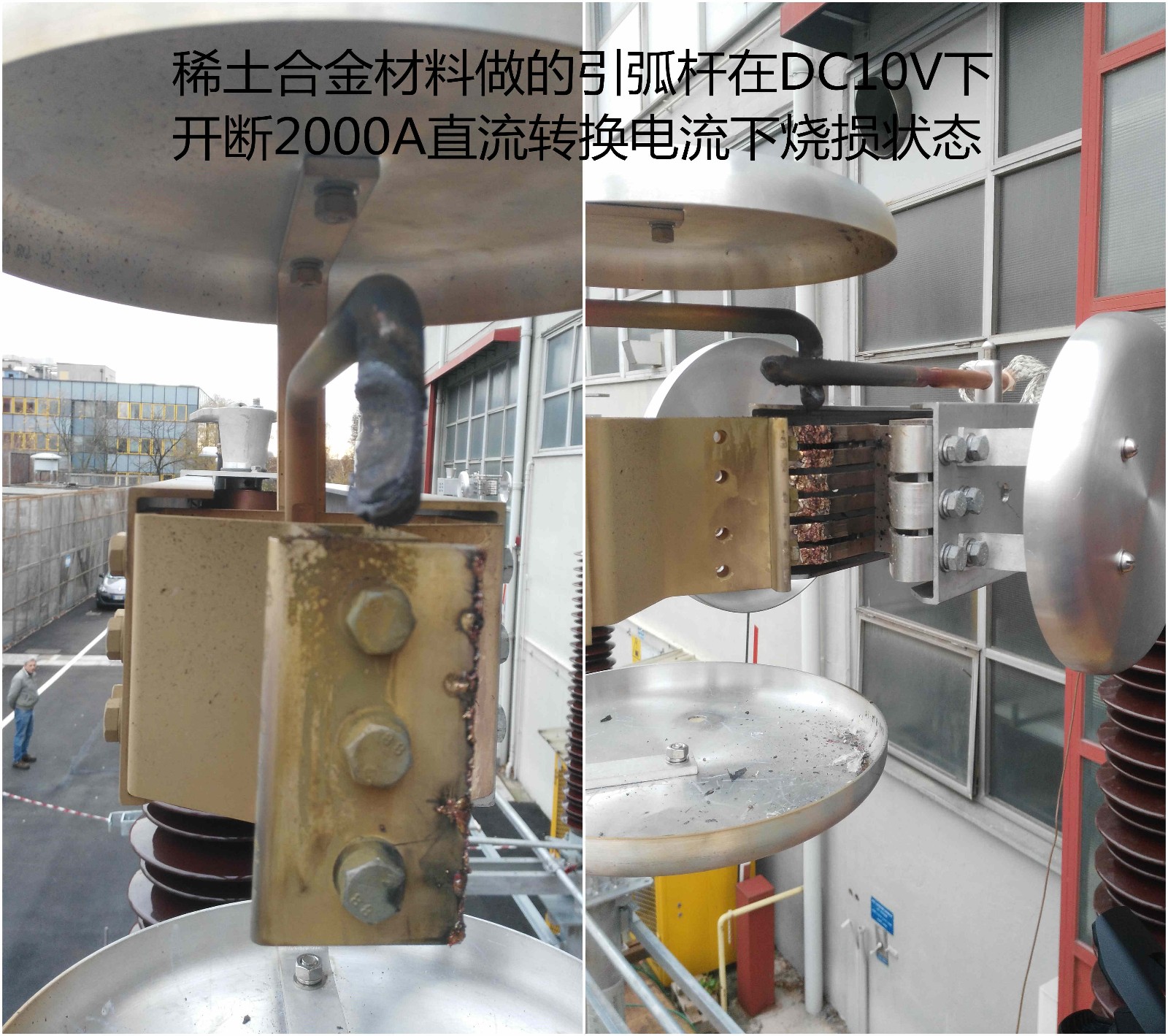

隔離開關ZGW2-550、ZGW10-550上的引弧桿原來用稀土合金材料制造，因為稀土合金是氧化物，化學性質很不穩(wěn)定，雖然熔點高，但在高溫下很容易分解，不能承受在DC10V下開斷2000A直流轉換電流下的抗燒損。經(jīng)過多方位和深層次的討論分析各種銅基材料的化學、機械性能后，在保證導電、硬度技術參數(shù)的前提下，最終西電天水合金推薦引弧桿用抗燒損能力強銅鎢合金和軟化溫度高（可達到550℃）、蠕變性能強的鉻鋯銅材料相焊接的工藝加工生產(chǎn)制造。

方案決定后，馬利民要求西電天水合金技術部門立即成立專項項目推進小組，全力以赴支持技術攻關任務，要求必須在20天的有限時間內(nèi)，采取科學有效的加工工藝，克服一切困難完成引弧桿的加工生產(chǎn)制造。

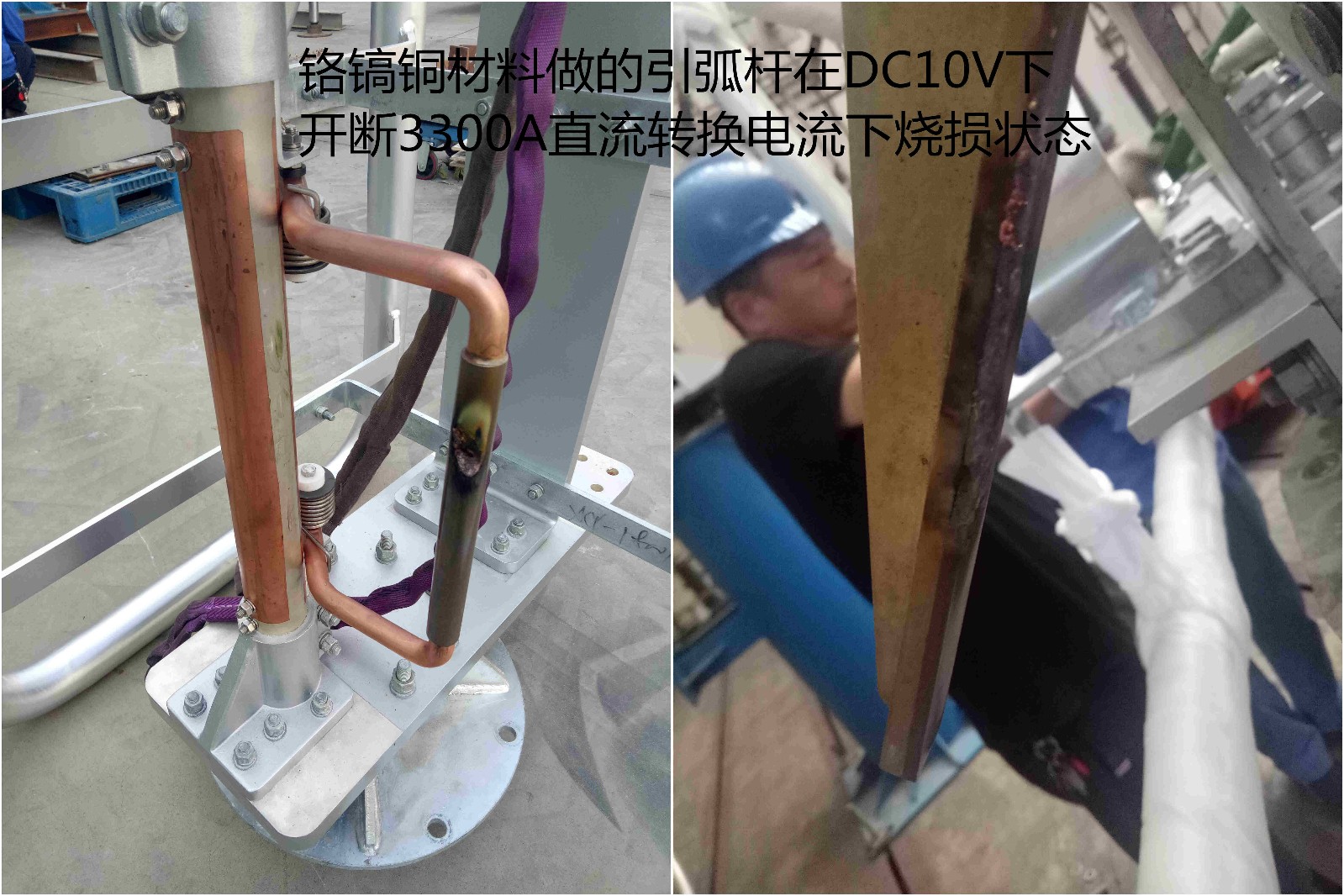

在全體技術研發(fā)團隊的共同努力下，如期在規(guī)定的時間內(nèi)圓滿完成了引弧桿的加工生產(chǎn)制造，并且運往西開有限進行裝機試驗。最終，試驗結果在DC10V下承受住了開斷高達3300A直流轉換電流試驗；在DC50V端電壓下關合 3300A直流電流試驗下不燒損，使西開有限隔離開關的各項試驗順利通過。
